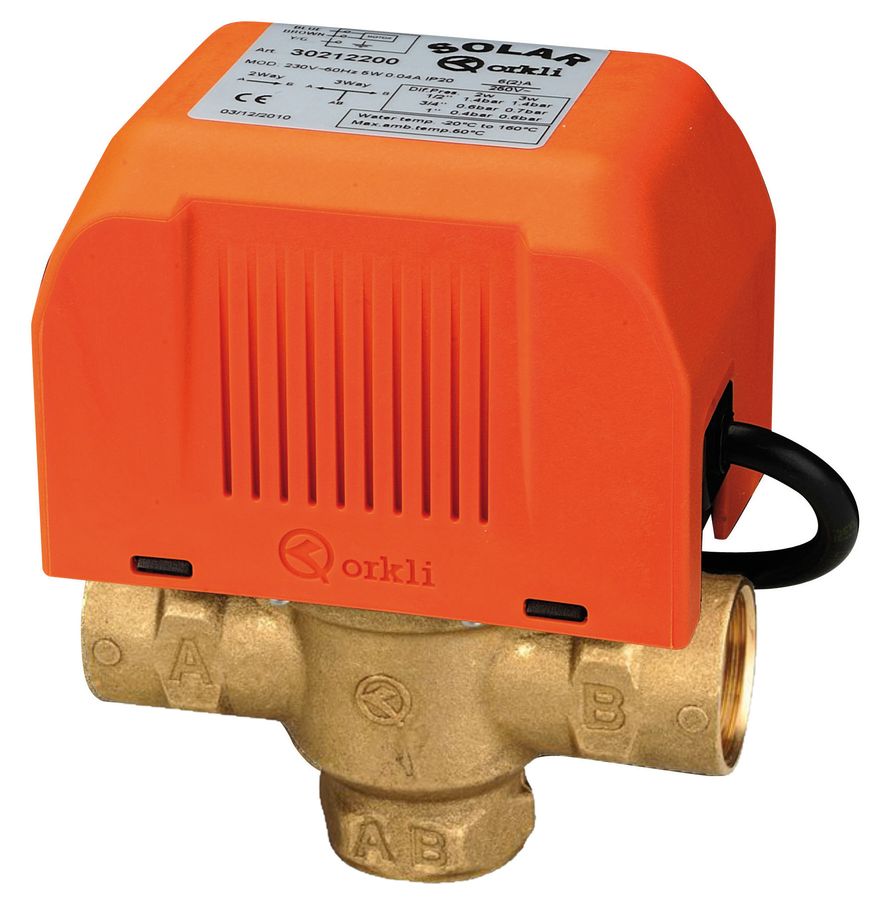

3-cestný zónový ventil Orkli SOLAR DN 25 (1 ") vnější závit

3-cestný zónový ventil s elektromotorickým pohonem NC a vratnou pružinou.
Byly navrženy pro použití v uzavřených primárních okruzích solárních systémů, kde se vyskytují teploty mezi -20 ° C a +160 ° C.

skladem
2 990 Kč
s DPH
2 471 Kč
bez DPH

3-cestné ventily jsou obtokové ventily s jedním vstupem (označené na těle ventilu: AB) a dvěma výstupy (označené A a B).

Ve stavu bez napětí (klidový stav) je A sepnuto a B je otevřené.
Po připojení napětí k motoru se A otevře a B se zavře.
Ve verzi s koncovým spínačem se kontakt sepne při aktivaci (A otevřený).
Díky tomu je možné v závislosti na poloze ventilu provádět regulační úkoly, jako je spínání čerpadla.

Dojde-li z jakéhokoli důvodu k přerušení napájení, ventil se silou pružiny automaticky přepne do klidového stavu (A uzavřen).
V případě výpadku proudu umožňuje vačka ruční ovládání ventilu.
Tuto funkci lze také použít k plnění, odvětrávání nebo vypouštění systému.

Technická charakteristika

Minimální teplota média -20 ° C
Maximální teplota média 160 ° C
Maximální přípustná teplota okolí 60 ° C
Maximální statický tlak 10 barů
Maximální diferenční tlak
     - DN 15 (1/2 ") 1,4 baru
     - DN 20 (3/4 ") 0,7 bar
     - DN 25 (1 ") 0,6 baru
Otevírací doba <12 s
Zavírací doba <5 s
Napájecí napětí 230 V 50 Hz
Spotřeba energie 2 t
Délka kabelu 60 cm
